Ascendor QuattroPorte
Ascendor QuattroPorte - vertikal nach oben
Mit unserem einzigartigen Kabinenaufzug erreichen Sie alle Ebenen Ihres Gebäudes mit minimalsten Eingriffen in die vorhandene Baustruktur. Wanddurchbrüche genügen um ein bequemes Bewohnen Ihrer Immobilie zu ermöglichen. Der Platz unter der Kabine ist voll nutzbar, etwa als Garagenzufahrt.
Ohne Schacht findet der Aufzug in allen möglichen Einbausituationen seinen Platz. Türen an allen Seiten ermöglichen maximale Flexibilität. Kabinen in individuellem Design und verschiedenen Größen sorgen bei maximaler Förderhöhe von 12 m sorgen für einen wirklich flexiblen Aufzug mit 2 bis 6 Haltestellen.
Eine wetterfeste Ausführung und wärmeisolierte Türen am Übergang zum Gebäudeinneren überzeugen auch für den nachträglichen Einbau am Bestandsgebäude.
Anwendungsbeispiele
- Haltestelle im Dachgeschoss: Dieser optisch ansprechende Einbau des Liftes macht auch die Dachebene barrierefrei zugänglich.

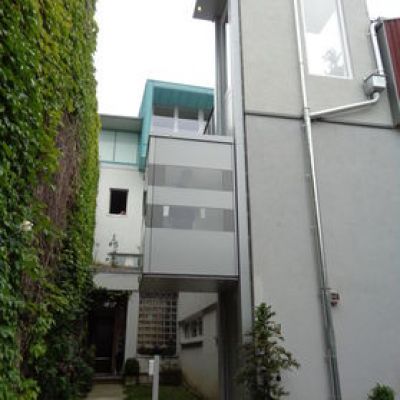

- Gebäudeseitige Tür in Übermauerung: Die Türen des Aufzugs können sowohl im Mauerwerk, als auch an einer Stahlkonstruktion befestigt werden.
- Zweiseitige Schleifwand: Dadurch sind die oberen Haltestellen auch über Eck realisierbar.
- Seitlicher Ausstieg und doppelte Drehtür: Erspart die Schleifwand auf der Seite in welcher oben die Tür platziert ist.
- Haltestelle auf Dachterrasse: Der Aufzug ermöglicht, dass alle Ebenen des Gebäudes bequem erreichbar sind.
|
|

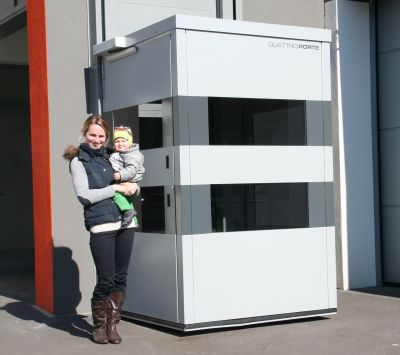

Ein Homelift für SieMit unserem einzigartigen Kabinenaufzug können Sie alle Ebenen Ihres Gebäudes mit minimalen Eingriffen in die bestehende Gebäudestruktur erreichen. Ohne Schacht findet der HomeLift in allen möglichen Einbausituationen seinen Platz. |

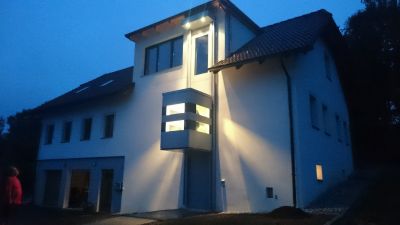

Integrierte BeleuchtungKabinen und Fahrbereich des Aufzugs sind auch bei Dunkelheit optimal beleuchtet. Sowohl außen (Abb. 1), als auch innen an der Decke des Lifts (Abb. 2) befinden sich Lampen. |
|
|
|
|

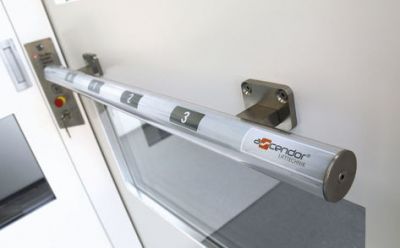

Steuerung im HaltegriffDurch ein intuitives Umfassen des Haltegriffs setzt sich die Kabine in Bewegung. Sobald die Hand weggenommen wird, stoppt der Lift. |
Gebäudeseitige TürSie sorgt dafür, dass die Wärme im Haus bleibt. Durch die hervorragende Wärmedämmung ist der Aufzug thermisch vom Gebäude getrennt. |
|
|
|
|
Ascendor informiertOhne Schacht verbindet der Ascendor QuattroPorte Homelift mehrere Etagen Ihres Wohngebäudes. Wanddurchbrüche genügen um ein bequemes Bewohnen Ihrer Immobilie zu ermöglichen. Der Platz unter der Kabine ist voll nutzbar, etwa als Garagenzufahrt. |
Besonderheiten
| für den Außenbereich |
| für den privaten und öffentlichen Bereich |
| Platz unter der Kabine in hoch gefahrener Position voll nutzbar |

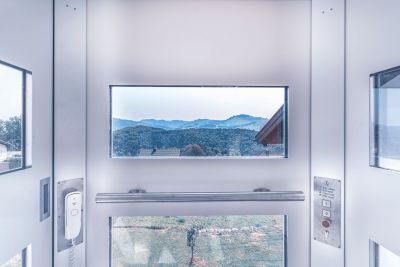

| Panoramaausblick aufgrund Rundum-Verglasung |
| einfacher nachträglicher Einbau |
| kein Schacht erforderlich |
| Türen auf allen Seiten möglich |
| 2 bis 6 Haltestellen |
| sanfte und leise Fahreigenschaften, exzellenter Fahrkomfort |
| komfortables Bedientableau mit großflächigen Ruftasten |
| integrierte Beleuchtung |
Optionen
| elektrischer Türantrieb |
| Kabine im individuellen Design |
| Fahrt mit Selbsthaltung |
| wärmeisolierte gebäudeseitige Tür |
Technische Daten
| Förderhöhe | max. 13 m |
| Tragfähigkeit | 275 kg |
| Geschwindigkeit | 0,10 m/s |
| Antrieb | Doppelkette |
| Stromversorgung | 230 V / 16 A |
| Abmessungen | |
| Variante 1 | Kabine innen 1250 x 1050 x 2000 mm |
| Kabine außen 1430 x 1288 x 2500 mm | |
| Variante 2 | Kabine innen 1250 x 1250 x 2000 mm |
| Kabine außen 1430 x 1488 x 2500 mm | |
| Standardfarbe | Silbermetallic ähnlich RAL 9006 optional weitere RAL Farben |
Downloads
• Ascendor Produktblatt
• Ascendor QuattroPorte Musterzeichnung
